Napredni statički var generator na zidu
Geja je vodeći kineski vilinski napredni proizvođač statičkog var generatora. Koristi digitalnu kontrolu, nudi brzi odgovor (<10ms), ispravlja neravnoteže i poboljšava faktor snage. Idealno za rezidencijalne, industrijske i obnovljive primjene energije.
ADVANCE STATIC VAR Generator: GY ASVG serija je napredno rješenje za dinamičku kompenzaciju reaktivne snage. Ovaj zidni ASVG koristi inverter naponskog tipa koji se povezuje paralelno s mrežom, omogućavajući preciznu i brzu kontrolu reaktivne snage. Njegova DSP + CPLD digitalna jezgra, topologija na tri nivoa i napredni algoritmi osiguravaju tačnu naknadu, rješavanje trofaznog neuravnoteženja i poboljšanja faktora snage. Uz vrijeme odziva manje od 10 mm, idealan je za aplikacije sa fluktualnim opterećenjima. Prikladno za rezidencijalne, industrijske i obnovljive izvore energije.
Opis modela:
| Gy | Asvg | 0.4 | 50k | / | 4l | W |
| Enterprise Code | ADVANCE STATIČKI VAR Generator | Nivo napona 0,22: 220V 0.4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Nazivni kapacitet (kvar) 5/15/35/50/75 / 100kvar | 2l: jednofazna 3L: Trofazna trofazna žica 4l: trofazna četverožirana žica |
W: zidni montirani |
Značajke:
● Koristite DSP + CPLD svu digitalnu kontrolnu jezgru, troslojnu tehnologiju topologije na tri nivoa, napredna algoritam reaktivne energije i strategiju PWM kontrole za postizanje dinamične i tačne nadoknade reaktivne snage.
● Usvojiti modularni dizajn koji olakšava paralelno povezivanje više modula, uzima mali prostor i lako je održavati.
● Strukturni dizajn nezavisnih kanala i nezavisnih skladišta osigurava stabilan rad opreme.
● Izvršite dinamičku kompenzaciju pune raspona za induktivnu reaktivnu snagu i kapacitivnu reaktivnu snagu i istovremeno riješite trofazni problem neravnoteže.
● Dinamična brzina odgovora u opterećenje nalazi se na nivou Millisecond, što može postići dinamičnu i tačnu kompenzaciju za reaktivnu snagu učinka.
Primjene:
The Advance Static Var Generator is suitable for Residential power distribution system, drainage and sewage treatment industry, distributed photovoltaic industry, chemical industry, chemical fiber and petroleum industry, metallurgy, foundry and cement industry,coal and mining industry, automobile manufacturing industry, etc.
Tehnički parametri:
| 220V serija | Serija 380V | 500V serija | 690V serija | |||
| Visina | <2000m, iznad 2000m, odjek, prema GB / T3859.2 | |||||
| Temperatura okoline | -20 ~ + 50 ℃ | |||||
| Relativna vlaga | ≤90%, nema kondenzacije na površini kada je mjesečna minimalna temperatura 25 ℃ | |||||
| Nivo zagađenja | Nivo III u nastavku | |||||
| Radni napon | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Radna frekvencija | 50Hz ± 5% | |||||
| Nazivni kapacitet kompenzacije | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Struktura rešetke | L / n | 3P3W / 3P4W | ||||
| Broj jedinica povezanih paralelno | Ulimited | |||||
| Ukupna efikasnost mašine | ≥97% | |||||
| ON-OFF frekvencija | 32khz | 16khz | 12.8khz | 12.8khz | ||
| Odabir funkcije | Reaktivna snaga | Reactive Po Wer, Reactive Po Wer + neravnoteža | ||||
| Stopa kompenzacije reaktivne snage | ≥99% | > 95% | ||||
| Puno vrijeme odziva | <10ms | |||||
| Buka | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Metoda upravljanja | Dvosmjerna RS485 sučelja (podržava GPRS / WiFi) | |||||
| Zaštita | Preopterećenje, softver / hardver preko struje, prenapona i podlošci za rešetku, zatajenje energije, prekomjerna zaštita od nenormalnosti frekvencije, itd. | Preopterećenje, softver / hardver PrewonTage, prenapona na mreži i podlošci, neravnoteža napona rešetke, neravnoteženje snage, prekomjerna temperatura, nenormalnost frekvencije, zaštita od frekvencije, zaštita od frekvencije itd. | ||||
| Način instalacije | Stalak / zid | Stalak | ||||
| Dolazna linija | Nazad dolaznik (vrsta stalak), gornji dolaznik (zidni) | Natrag dolazne linije | ||||
| Nivo zaštite | IP20 | |||||

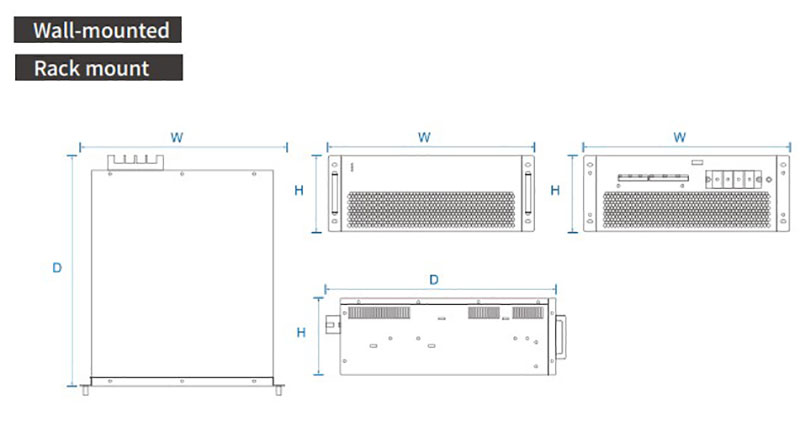

Model i specifikacija:
| Modeli | ||||
|---|---|---|---|---|
| Broj modela | Kapacitet kompenzacije (KVAR) | Napon sistema (V) | Dimenzije (d * w * h) | Metoda hlađenja |
| GY ASVG-0.22-5k/2L-R/W | 5 | 220 | 220 * 330 * 160mm | Prisilno hlađenje zraka |
| GY ASVG-0,4-15K / 4L-R / W | 15 | 380 ± 20% | 460 * 520 * 89mm | |
| GY ASVG-0,4-35K / 4L-R / W | 35 | 380 ± 20% | 460 * 520 * 89mm | |
| GY ASVG-0,4-50K / 4L-R / W | 50 | 380 ± 20% | 500 * 540 * 190mm | |
| GY ASVG-0,4-75K / 4L-R / W | 75 | 380 ± 20% | 500 * 580 * 240mm | |
| GY ASVG-0,4-100K / 4L-R / W | 100 | 380 ± 20% | 500 * 580 * 240mm | |
| GY ASVG-0,5-90K / 4L-R / W | 90 | 500 ± 20% | 495 * 675 * 275mm | |
| GY ASVG-0,69-120K / 4L-R / W | 120 | 690 ± 20% | 495 * 675 * 275mm | |
