Napredni statički var generator
Predstavljamo napredni statički var generator kabineta savršeno rješenje za vaše poslovne potrebe!. Dinamička korekcija, <10ms odgovor, modularni dizajn. Idealno za tešku industriju, ulje i plin, rudarstvo i obnovljivu energiju.
Napredni statički var generatori nude kompenzaciju reaktivne snage visokog kapaciteta za industrijske primjene. Ovi sustavi, smješteni u robusnim ormarima, pružaju dinamičnu i preciznu korekciju fluktuacije faktora snage, poboljšanje stabilnosti i efikasnosti sistema. Korištenje napredne DSP + CPLD digitalne kontrole i tehnologiju topologije s tri nivoa, oni isporučuju brze vremenske prilike (<10ms) za različito potrebe opterećenja. Modularni dizajn omogućava ekspanziju fleksibilnog kapaciteta kroz paralelno povezivanje više jedinica. Ključne karakteristike uključuju prisilno hlađenje, sveobuhvatne karakteristike zaštite (prenapona, podloge, prekomjerna struja itd.) I mogućnosti daljinskog praćenja. Dostupno u raznim kvarcima KVAR i nivoi napona koji odgovaraju različitim industrijskim elektroenergetskim sistemima.
Opis modela:
| Gy | Asvg | 0.4 | 50k | / | 4l | C |
| Enterprise Code | Statički var generator | Nivo napona 0,22: 220V 0.4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Nazivni kapacitet (kvar) 5/15/35/50/75 / 100kvar | 2l: jednofazna 3L: Trofazna trofazna žica 4l: trofazna četverožirana žica |
C: Cabint |
Značajke:
● Koristite DSP + CPLD svu digitalnu kontrolnu jezgru, troslojnu tehnologiju topologije na tri nivoa, napredna algoritam reaktivne energije i strategiju PWM kontrole za postizanje dinamične i tačne nadoknade reaktivne snage.
● Usvojiti modularni dizajn koji olakšava paralelno povezivanje više modula, uzima mali prostor i lako je održavati.
● Strukturni dizajn nezavisnih kanala i nezavisnih skladišta osigurava stabilan rad opreme.
● Izvršite dinamičku kompenzaciju pune raspona za induktivnu reaktivnu snagu i kapacitivnu reaktivnu snagu i istovremeno riješite trofazni problem neravnoteže.
● Dinamična brzina odgovora u opterećenje nalazi se na nivou Millisecond, što može postići dinamičnu i tačnu kompenzaciju za reaktivnu snagu učinka.
Primjene:
Napredni statički var generatori u kabinetu pronalaze aplikaciju u industrijama koji zahtijevaju visoku snagu, stabilnu kompenzaciju reaktivne snage. Uobičajene upotrebe uključuju:
● Teška industrija:Čelični mlinovi, cementne postrojenja i drugi teški industrijski procesi imaju koristi od poboljšanog kvaliteta napajanja i smanjene potrošnje energije.
● Nafta i plin:Održavanje stabilne snage u zahtjevnim okruženjima za vađenje i obradu plina i prerade plina.
● Rudarske operacije:Osiguravanje pouzdane isporuke električne energije u rudarske operacije, čak i uz fluktualirajuće terete.
● Integracija obnovljive energije:Izglađivanje fluktuacija snage iz obnovljivih izvora energije poput solarne i vjetroelektrane.
● Komunalni elektroenergetski sustavi:Poboljšanje stabilnosti mreže i kvalitete energije u velikim distribucijskim mrežama električne energije.
Napredni statički var generatori u kabinetu pružaju robusno i efikasno rješenje za optimizaciju elektroenergetskih sustava u zahtjevnim industrijskim okruženjima.
Tehnički parametri:
| 220V serija | Serija 380V | 500V serija | 690V serija | |||
| Visina | <2000m, iznad 2000m, odjek, prema GB / T3859.2 | |||||
| Temperatura okoline | -20 ~ + 50 ℃ | |||||
| Relativna vlaga | ≤90%, nema kondenzacije na površini kada je mjesečna minimalna temperatura 25 ℃ | |||||
| Nivo zagađenja | Nivo III u nastavku | |||||
| Radni napon | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Radna frekvencija | 50Hz ± 5% | |||||
| Nazivni kapacitet kompenzacije | 5kvar | 15/35/50/75 / 100Kvar | 90kvar | 120kvar | ||
| Struktura rešetke | L / n | 3P3W / 3P4W | ||||
| Broj jedinica povezanih paralelno | Ulimited | |||||
| Ukupna efikasnost mašine | ≥97% | |||||
| ON-OFF frekvencija | 32khz | 16khz | 12.8khz | 12.8khz | ||
| Odabir funkcije | Reaktivna snaga | Reactive Po Wer, Reactive Po Wer + neravnoteža | ||||
| Stopa kompenzacije reaktivne snage | ≥99% | > 95% | ||||
| Puno vrijeme odziva | <10ms | |||||
| Buka | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Metoda upravljanja | Dvosmjerna RS485 sučelja (podržava GPRS / WiFi) | |||||
| Zaštita | Preopterećenje, softver / hardver preko struje, prenapona i podlošci za rešetku, zatajenje energije, prekomjerna zaštita od nenormalnosti frekvencije, itd. | Preopterećenje, softver / hardver PrewonTage, prenapona na mreži i podlošci, neravnoteža napona rešetke, neravnoteženje snage, prekomjerna temperatura, nenormalnost frekvencije, zaštita od frekvencije, zaštita od frekvencije itd. | ||||
| Način instalacije | Stalak / zid | Stalak | ||||
| Dolazna linija | Nazad dolaznik (vrsta stalak), gornji dolaznik (zidni) | Natrag dolazne linije | ||||
| Nivo zaštite | IP20 | |||||

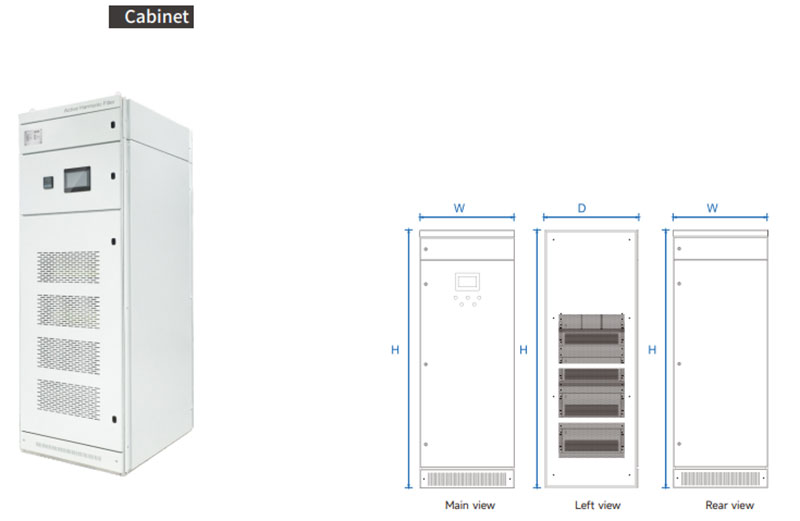

Model i specifikacija:
| Model uređaja za ormar | ||||
|---|---|---|---|---|
| Broj modela | Kapacitet kompenzacije (KVAR) | Napon sistema (V) | Dimenzije (d * w * h) | Metoda hlađenja |
| GY ASVG-0,4-200K / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200mm | Prisilno hlađenje zraka |
| GY ASVG-0,4-250K / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY ASVG-0,4-300K / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY ASVG-0,4-400K / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY ASVG-0,5-270K / 4L-C | 270 | 500 ± 20% | 800 * 1000 * 2200mm | |
| GY ASVG-0,69-360K / 4L-C | 360 | 690 ± 20% | 800 * 1000 * 2200mm | |
