Jednofazni nosač nosača aktivni harmonični filter
Otkrijte visokokvalitetni jednofazni nosač koji aktivni harmonski filter montira, dizajniran za optimizaciju performansi napajanja s pogodnostima za uštedu energije. Ovo inovativno rješenje iz Geja osigurava i efikasnost i pouzdanost. Prodavati sada i poboljšati svoj sistem!
Jednofazni nosač nosača aktivnog harmoničnog filtra (AHF) pruža preciznu harmoničnu ublažavanje za 220V jednofazni elektroenergetski sustavi. Korištenje DSP + CPLD digitalne kontrole i napredne algoritme za filtriranje, ovaj AHF ugrađeni u regalu učinkovito otkazuje harmonične struje do 50. reda. Njegov modularni dizajn omogućava fleksibilne konfiguracije i pojednostavljeno održavanje. Nazivni trenutni kapacitet od 25A i kompaktni 220 mm x 330mm x 160 mm (dWh) dimenzije čine ga idealnim za integraciju stakla u raznim aplikacijama. Prisilno hlađenje zraka osigurava pouzdanu operaciju čak i u zahtjevnim uvjetima. Ovaj jednofazni nosač nosača aktivni harmonski filter garantuje kvalitet snage i stabilnost za osjetljivu opremu.
Opis modela:
| Gy | AHF | 0.22 | 25a | / | 2l | R |
| Enterprise Code | Aktivni harmonični filter | Nivo napona 0,22: 220V |
Nazivni kapacitet (KVAR) 25A | 2l: jednofazna | R: nosač regala |
Značajke:
● Koristite DSP + CPLD svu digitalnu kontrolnu jezgru, troslojno tehnologiju topologije, napredna harmonska algoritam i strategija PWM kontrole za postizanje tačne kompenzacije harmonične struje.
● Usvojiti modularni dizajn, koji olakšava paralelno povezivanje više modula, zauzima malo prostora i lako je održavati.
● Strukturni dizajn nezavisnih kanala i nezavisnih skladišta osigurava stabilan rad opreme.
● Može filtrirati harmonike u širokom rasponu harmonika, od 2 do 50 harmonike i istovremeno riješiti problem trofaznog neuravnoteženja.
● Harmonična stopa filtriranja je velika. Ako kapacitet dopušta, harmonična stopa filtriranja može biti čak 95%. Podesite 100% ograničavajući izlaz za struju kako bi se osigurala dugoročna stabilna rada opreme.
Primjene:
Jednofazni nosač za nosače aktivne harmoničke filtre su ključni za održavanje čiste snage u nizu okruženja:
● Data centri i sobe za servere:Zaštita osjetljive IT opreme od harmonične distorzije, osiguravajući integritet podataka i radno vrijeme sistema.
● Medicinski sadržaji:Pružanje stabilne snage za kritične medicinske uređaje koji rade na jednofazni 220V zaliha, poboljšavajući sigurnost pacijenta.
● Telekomunikaciona oprema:Minimiziranje harmonične smetnje u telekomunikacijskim sustavima, osiguravajući jasnu i pouzdanu komunikaciju.
● Industrijski upravljački sustavi:Poboljšanje performansi i pouzdanosti jednofaznih industrijskih sustava industrijske kontrole smanjenjem harmonične distorzije.
Jednofazni nosač nosača aktivni harmonski filtri nude efikasnu i prostorno uštedu harmonične rešenja za osetljive jednofazne aplikacije.
Tehnički parametri:
| 220V serija | Serija 380V | 500V serija | 690V serija | ||
| Visina | <2000m, iznad 2000m, odjek, prema GB / T3859.2 | ||||
| Temperatura okoline | -20 ~ + 50 ℃ | ||||
| Relativna vlaga | ≤90%, nema kondenzacije na površini kada je mjesečna minimalna temperatura 25 ℃ | ||||
| Nivo zagađenja | Nivo III u nastavku | ||||
| Radni napon | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Radna frekvencija | 50Hz ± 5% | ||||
| Kompenzacija | 25a | 25/50/75/100 / 150A | 100a | 100a | |
| Struktura rešetke | L / n | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | |
| Broj jedinica Povezan je paralelno | Ulimited | ||||
| Ukupna efikasnost mašine | ≥97% | ||||
| Struktura rešetke | 32kHz | 16khz | 12.8khz | 12.8khz | |
| Raspon kompenzacije | 2 ~ 50Times, pojedinačna stopa kompenzacije je podesiva | ||||
| Odabir funkcije | Reaktivna snaga | Reaktivna snaga, reaktivna snaga + asimetrija | |||
| Reaktivna snaga Stopa kompenzacije | ≥95% | > 92% | |||
| Neutralno filtriranje sposobnost | Mogućnost filtriranja neutralne linije je 3 puta veća od fazne filtriranja sposobnosti | ||||
| Puno vrijeme odziva | <10ms | <40ms | <40ms | <40ms | |
| Buka | ≤60db | ≤60db | ≤65db | ≤65db | |
| Metoda upravljanja | Dvosmjerna RS485 sučelja (podržava GPRS / WiFi) | ||||
| Zaštita | Preopterećenje, softver / hardver preko struje, prenapona i podlošci za rešetku, zatajenje energije, prekomjerna zaštita od nenormalnosti frekvencije, itd. | Preopterećenje, softver / hardver Overturtul, prenapona i podlošci, neravnoteža napona rešetke, neravnoteže napajanja, prekomjernost, nenormalnost frekvencije, zaštita od kratkog spoja, zaštita od kratkog spoja, itd. | |||
| Način instalacije | Stalak / zid | Stalak | |||
| Dolazna linija | Nazad dolaznik (vrsta stalak), gornji dolaznik (zidni) | Natrag dolazne linije | |||
| Nivo zaštite | IP20 | ||||
Model i specifikacija:
| Modeli | ||||
|---|---|---|---|---|

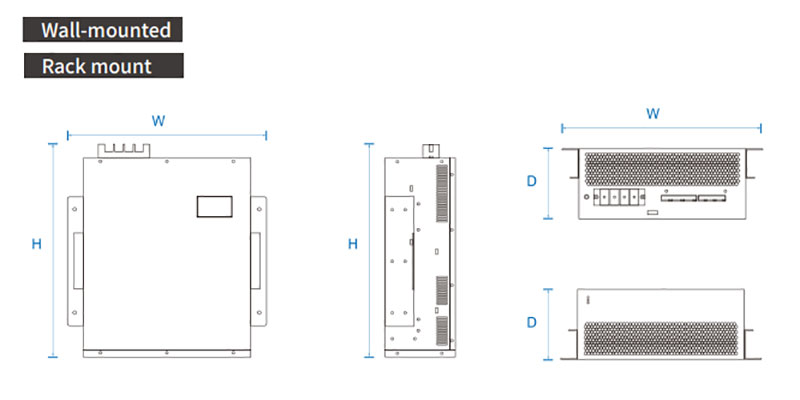

| Broj modela | Nazivna struja (a) | Napon sistema (V) | Dimenzije (d * w * h) | Metoda hlađenja |
| Gy APF-0.22-25A / 2L-R / W | 25 | 220 | 220 * 330 * 160mm | Prisilno hlađenje zraka |
| GY APF-0,4-25A / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| Gy APF-0,4-50A / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0,4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190mm | |
| GY APF-0,4-100A / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| GY APF-0,4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy APF-0.5-100A / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| GY APF-0,69-100A / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275mm | |
