Trofazni četvero žičani nosač aktivni harmonični filter
Kao vodeći proizvođač, GEYA nudi trofazni četverožični nosač nosača aktivnog harmoničnog filtra, dizajniran za vrhunsku kvalitetu energije i energetsku efikasnost. Naša tvornica u Kini pruža pristupačne rešenja visokih performansi koje korisnicima pouzdaju širom sveta. Otkrijte zašto su naši proizvodi toliko popularni-kontaktirajte nas danas za više detalja!
Trofazni četvero žičani nosač aktivni harmonski filter (AHF) pruža Sveobuhvatna harmonska ublažavanje za četverožični elektroenergetski sistemi. Koristeći a DSP + CPLD digitalna kontrola jezgra, ovaj AHF ugrađeni u regalu Efikasno neutralizira Harmonične struje do 50. reda, istovremeno se bave trofazom neravnoteže. Njegov modularni dizajn omogućava skalabilna rješenja i pojednostavljena Održavanje. Dostupno u raznim trenutnim ocjenama (25A do 150A) i napon Nivoi (220V do 690V), AHF nudi fleksibilnu integraciju sistema. Prisiljen Zračno hlađenje osigurava pouzdan rad čak i u zahtjevnim uvjetima. Ovo Trofazni četvero žičani nosač aktivni harmonični filter garantira snagu Kvalitetna i sistemska stabilnost.
Opis modela:
| Gy | AHF | 0.4 | 50a | / | 4l | R |
| Enterprise Code | Aktivni harmonični filter | Nivo napona 0,22: 220V 0.4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Nazivni kapacitet (kvar) 25/50/75 / 100 / 150AA | 4l: trofazna četverožirana žica | R: nosač regala |
Značajke:
● Koristite DSP + CPLD svu digitalnu kontrolnu jezgru, tehnologiju topologije na tri nivoa,
Napredni harmonski algoritam za otkrivanje i strategiju PWM kontrole za postizanje
tačna nadoknada harmonične struje.
● Usvojiti modularni dizajn, što olakšava paralelno povezivanje višestrukog
Moduli, uzima malo prostora i lako je održavati.
● Strukturni dizajn nezavisnih kanala za vazduh i nezavisnih skladišta
osigurava stabilan rad opreme.
● Može filtrirati harmonike u širokom rasponu harmonika, od 2 do 50
Harmonike i rješavaju problem trofaznog neuravnoteženja istovremeno.
● Harmonična stopa filtriranja je velika. Ako kapacitet dopušta, harmoničan
Tekuća stopa filtriranja može biti čak 95%. Podesite 100% ograničenje struje
izlaz za osiguranje dugotrajnog stabilnog rada opreme.
Primjene:
Trofazni četvero žičani nosač aktivni harmonični filtri su od presudnog značaja za Održavanje čiste moći u različitim aplikacijama:
● Centri podataka: Zaštita osjetljive opreme i osiguravanje neprekidnog
rad eliminacijom harmonične distorzije.
● Bolnice: pružanje pouzdane snage za kritičnu medicinsku opremu,
Poboljšanje sigurnosne i sistemske pouzdanosti pacijenta.
● Industrijska okruženja: poboljšanje efikasnosti i životnog vijeka
Trofazne mašine za smanjenje harmonične smetnje.
● Poslovne zgrade: održavanje kvaliteta električne energije u zgradama sa složenim
Električni sustavi, minimiziranje oštećenja vremena i opreme.
Trofazni četvero žičani nosač aktivni harmonski filteri isporučuju robusnu i Prilagodljivi harmonični rešenja za ublažavanje za zahtjevnu četverožičnu žicu Aplikacije.
Tehnički parametri:
| 220V serija | Serija 380V | 500V serija | 690V serija | ||
| Visina | <2000m, iznad 2000m, odjek, prema GB / T3859.2 | ||||
| Temperatura okoline | -20 ~ + 50 ℃ | ||||
| Relativna vlaga | ≤90%, nema kondenzacije na površini kada mjesečno Minimalna temperatura je 25 ℃ | ||||
| Nivo zagađenja | Nivo III u nastavku | ||||
| Radni napon | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Radna frekvencija | 50Hz ± 5% | ||||
| Kompenzacija | 25a | 25/50/75/100 / 150A | 100a | 100a | |
| Struktura rešetke | L / n | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | |
| Broj jedinica Povezan je paralelno |
Ulimited | ||||
| Ukupna efikasnost mašine | ≥97% | ||||
| Struktura rešetke | 32kHz | 16khz | 12.8khz | 12.8khz | |
| Raspon kompenzacije | 2 ~ 50Times, pojedinačna stopa kompenzacije je podesiva | ||||
| Odabir funkcije | Reaktivna snaga | Reaktivna snaga, reaktivna snaga + asimetrija | |||
| Reaktivna snaga Stopa kompenzacije |
≥95% | > 92% | |||
| Neutralno filtriranje sposobnost |
Mogućnost filtriranja neutralne linije je 3 puta od faze Mogućnost filtriranja | ||||
| Puno vrijeme odziva | <10ms | <40ms | <40ms | <40ms | |
| Buka | ≤60db | ≤60db | ≤65db | ≤65db | |
| Metoda upravljanja | Dvosmjerna RS485 sučelja (podržava GPRS / WiFi) | ||||
| Zaštita | Preopterećenje, softver / hardver prekoračunat, prenaponski rešetki i podvlačenje, nestanka struje, prekomjernost, frekvencija Zaštita od nenormalnosti itd. | Preopterećenje, softver / hardver prekoračunat, prenaponski rešetki i podvukli, neravnoteža napona mreže, zatajenja struje, Pretporarenje, nenormalnost frekvencije, kratki spoj Zaštita itd. | |||
| Način instalacije | Stalak / zid | Stalak | |||
| Dolazna linija | Nazad dolaznik (vrsta stalak), gornji dolaznik (zidni) | Natrag dolazne linije | |||
| Nivo zaštite | IP20 | ||||
Model i specifikacija:
| Modeli | ||||
|---|---|---|---|---|

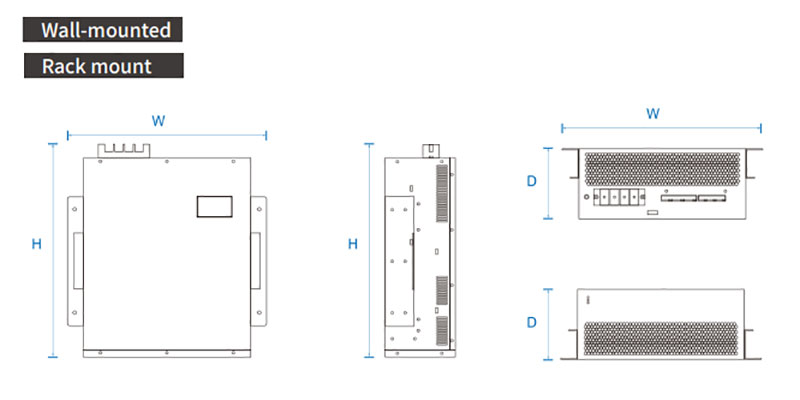

| Broj modela | Nazivna struja (a) | Napon sistema (V) | Dimenzije (d * w * h) | Metoda hlađenja |
| Gy APF-0.22-25A / 2L-R / W | 25 | 220 | 220 * 330 * 160mm | Prisilno hlađenje zraka |
| GY APF-0,4-25A / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| Gy APF-0,4-50A / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| GY APF-0,4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190mm | |
| GY APF-0,4-100A / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| GY APF-0,4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy APF-0.5-100A / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| GY APF-0,69-100A / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275mm | |
